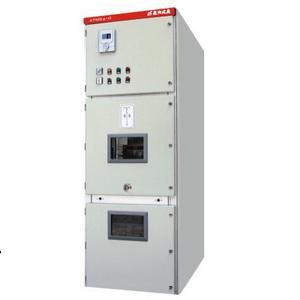

KYN28A-12系列金属铠装移开式开关设备

一、概述

KYN28A-12系列金属铠装移开式开关设备适用于3.6～12KV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。

开关设备符合IEC298《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》， GB3906《3-36KV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

二、型号及说明

三、使用环境

■ 环境温度：上限+40℃，下限-10℃

■ 海拔高度：不超过1000米

■ 相对湿度：日平均值≤95%，月平均值≤90%

■ 地震烈度：不超过8级

■ 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所

注：超出上述环境条件时，请与我公司协商

四、主要特点

■ 柜体的外壳与各功能小室的隔板均采用优质敷铝锌板，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。

■ 柜体无任何焊接点，柜体由螺栓连接组成，为全组装结构。

■ 整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。

■ 柜体可按工程的实际需要设计为电缆或母线“上进上出”和“下进下出”的接线方式。

■ 钢构件与钢封板采用优质板材，表面喷涂抗电弧烧蚀漆层。门和封板采用环氧树脂粉末喷涂，采取上述处理方法和材料使开关柜外壳具备很强的防腐蚀能力。

■ 继电器室可安装各类继电器、仪表、信号指示灯(断路器分合闸状态)、操作开关等元器件，在继电器室侧板上留有小母线穿越孔以便施工。室内可配置先进的继保装置，可实现电力系统综合自动化。继电器室顶端设有小母线室，可按要求敷设控制小母线。

■ 母排安装方便，灵活且十分牢固。主母线搭接及其紧固件的选用符合GBJ149-90中第2.2.1～2.2.9母排的相色、排列顺序符合IEC298标准。

五、技术参数

﹡注：外形尺寸根据实际情况会有所变化，根据正式提供的尺寸为准。

六、订货须知

用户订货时需提供下列技术资料：

■ 一次主接线方案的单线系统图及母线型号规格

■ 各柜的二次原理图及端子排列图，若无端子排列图则按制造厂编排

■ 二次小母线布置图及小母线形式

■ 配电室平面布置图及相关剖面图

■ 若需要母线桥（柜间母线桥或墙柜间母线桥，防护等级IP2X）需提供跨距和高度尺寸

■ 电气设备汇总表

■ 地区性特殊要求及特殊使用环境应在订货时提出

■ 需要其它或超出的附件、备件时，应提出种类及数量
