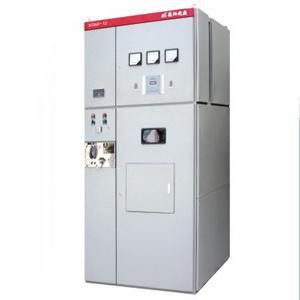

XGN2-12箱型固定式金属封闭开关设备

一、概述

      XGN2-12箱型固定式金属封闭开关设备与目前主要使用的手车式开关柜和GG-1 (A) F型开关柜相比具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝缘气体，二次回路不采用二次插头(即不管设备在何种状态下，保护和控制回路是始终贯通的)；产品用于3-10KV单线线，单线线带旁路系统中作为接受和分配电能的高压成套设备。本产品符合“五防”要求。产品各项指标符合GB3906《3-35KV交流金属封闭开关》、IEC2998技术标准。

      本开关柜依据IEC60298、GB3906-2006、GB/T11022等标准设计和制造。

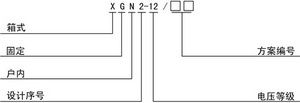

二、型号及说明

三、使用环境

■ 环境温度：上限+40℃，下限-25℃

■ 海拔高度：不超过1000米

■ 相对湿度：日平均值≤95%，月平均值≤90%

■ 地震烈度：不超过8级

■ 应用场所：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所

注：超出上述环境条件时，请与我公司协商

四、主要特点

    ■ 断路器室位于柜体下部，可安装机构一体化的断路器，操作维护方便，断路器室设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
    ■ 母线室位于柜体后上部，为了减小柜体高度，母线呈品形排列，相邻母线室用金属隔板隔开，可有效地防止故障影响到相邻隔室。
    ■ 柜内为空气绝缘，相间、相对地空气绝缘距离大于125mm，柜内均采用较大爬距的支持绝缘子（或套管），使开关柜具有较高绝缘水平和绝缘稳定性。
    ■ 电缆接线端头距地面600-800mm，便于电缆的制作安装和监测维护，电缆室与电缆沟之间采用塔型橡胶圈封闭，以防潮湿及小动物通过电缆沟进入柜内。
    ■ 主开关、隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式，产品满足“五防”功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑，使用机械联锁装置结构简单、动作可靠。

五、技术参数

﹡注：外形尺寸根据实际情况会有所变化，根据正式提供的尺寸为准。

六、订货须知

用户订货时需提供下列技术资料：

■ 一次主接线方案的单线系统图及母线型号规格。

■ 各柜的二次原理图及端子排列图，若无端子排列图则按制造厂编排。

■ 二次小母线布置图及小母线形式。

■ 配电室平面布置图及相关剖面图。

■ 若需要母线桥（柜间母线桥或墙柜间母线桥，防护等级IP2X）需提供跨距和高度尺寸。

■ 电气设备汇总表。

■ 地区性特殊要求及特殊使用环境应在订货时提出。

■ 需要其它或超出的附件、备件时，应提出种类及数量。
