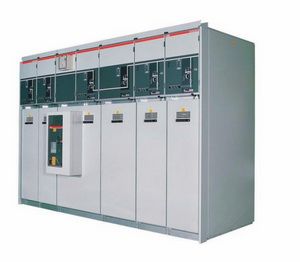

HXGN15-12箱型固定式金属封闭环网开关设备

一、概述

      HXGN15-12箱型固定式金属封闭环网开关设备，是为城市电网改造和建设需要而设计的新型开关设备。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，适用于交流3-10KV、50Hz的配电系统中。广泛的用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能分配、控制和电气设备的保护作用，也可以在预装变电站中。

       本产品符合“五防”要求。产品各项指标符合GB3906《3-35KV交流金属封闭开关》、IEC2998技术标准。本开关柜依据IEC60298、GB3906-2006、GB/T11022等标准设计和制造。

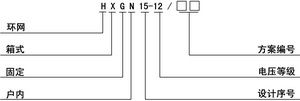

二、型号及说明

三、使用环境

    ■ 环境温度：上限+40℃，下限-15℃

    ■ 海拔高度：不超过1000米

    ■ 相对湿度：日平均值≤95%，月平均值≤90%

    ■ 地震烈度：不超过8级；

    ■ 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；

    注：超出上述环境条件时，请与我公司协商。

四、主要特点

    ■ 采用的负荷开关是独立单元，内部充以六氟化硫气体作为绝缘介质，长寿命、高参数、无污染、少维护。
    ■ 外壳选用优质敷铝锌板，具有耐腐蚀、抗氧化、外形结构新颖、美观等优点。
    ■ 弹簧储能操作，三相可自动跳脱，五防联锁与操作机构一体，联动安全可靠。
    ■ 环网柜可方便构成环网供电单元及其它接线方式。可扩展性好。
    ■ 采用六氟化硫负荷开关，综合性能安全可靠，无油、无毒、不会发生火灾爆炸危险。
    ■ 材质可选用镀锌板或敷铝锌板制作。

五、技术参数

﹡注：外形尺寸根据实际情况会有所变化，根据正式提供的尺寸为准。

六、订货须知

    用户订货时需提供下列技术资料：

    ■ 一次主接线方案的单线系统图及母线型号规格。

    ■ 各柜的二次原理图及端子排列图，若无端子排列图则按制造厂编排。

    ■ 二次小母线布置图及小母线形式。

    ■ 配电室平面布置图及相关剖面图。

    ■ 若需要母线桥（柜间母线桥或墙柜间母线桥，防护等级IP2X）需提供跨距和高度尺寸

    ■ 电气设备汇总表。

    ■ 地区性特殊要求及特殊使用环境应在订货时提出。

    ■ 需要其它或超出的附件、备件时，应提出种类及数量。
