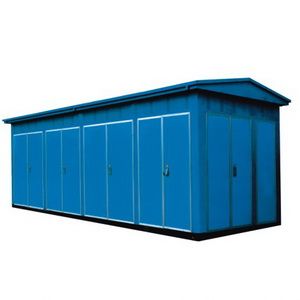

XWB箱式变电站

一、概述

      XWB-10/0.4户外（户内）、XWB-35/10（6.3）型箱式变电站系列是由高压室、变压器室、低压室组成的高效变配电装置。适用于额定电压35KV、10KV的电力系统。具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市路灯供配电、油田、矿山、狭窄街道、临时用电等场所。

      本开关设备能满足GB/T17467-1998、GB/T17467-1998等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

二、型号及说明

三、使用环境

■ 海拔高度：不超过2000米

■ 环境温度：上限为40℃；下限为-30℃，高寒地区-40℃

■ 大气压力：风压不超过700Pa（相当于风速34m/s）

■ 地震烈度：地震烈度不超过8度。没有火灾、爆炸危险

■ 存放场所：没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所

■ 其它说明：超出上述环境条件时，用户应与我公司协商

四、主要特点

■ 本系列产品系框架结，用型钢经特殊防腐处理后焊接而成。外壳可采用防锈铝合金板、彩色夹心钢板、非金属材料，箱顶为双层结构，具有隔热、排气降温的作用。

■ 所有操作均在柜门关闭状态下进行。具备完善有效的“五防” 功能，防止误操作。

■ 进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。

■ 高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。

■ 变压器室可选择 S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统。采用自然通风和强迫通风两种方式，通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。

■ 低压室根据用户要求可采用面板、屏装式、抽屉式结构组成用户所需供电方案。有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。

■ 低压室、高压室可分别加装加热器，防止凝露与腐蚀发生。

■ 本系列产品结构有整体式和分箱式，用户如无特殊要求一般釆用整体式结构。

■ 为保证安全，箱式变电站四周可以加装栏杆，本厂亦可提供。

五、技术参数

表1：XWB-10/0.4、FWB-10

    注： ① XWB为金属外壳箱式变电站，FWB非为金属外壳箱式变电站。

         ② 变压器容量2500 KVA以上为非标设计，由用户和我公司商订。

表2：XWB-35/10（6.3）、XWB-35/0.4

    注： ① XWB箱式变电站类型有车载式、雪橇式、固定式。

        ② 变压器容量2500 KVA以上为非标设计，由用户和我厂商订。

六、订货须知

用户订货时需提供下列技术资料：

■ 定货须注明产品名称、型号、数量、提供系统图，设备规格，如有特殊要求须先向我公司说明，以便尽量满足用户要求。

■ 本系列产品一般为电缆进线，如需架空进线亦可提供，但用户定货时应注明。

■ XWB箱式变电站类型有车载式、雪橇式、固定式，用户定货时应注明。
