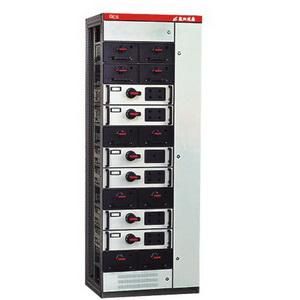

GCS型低压抽出式开关柜

 一、概述

      GCS低压抽出式开关柜装置是为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分段、接通能力高，动热稳定性好，电气方案灵活，组合方便，系列性实用型强，防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。

      GCS低压抽出式开关柜装置适用于发电厂、变电所、厂矿企业、高层建筑等低压配电系统的电能转换、分配与控制用。

      装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。

二、型号及说明

三、使用环境

    ■ 环境温度：周围空气温度不高于＋40℃，不低于－5℃。24h内的平均温度不得高于＋35℃。

    ■ 海拔高度：户内安装使用，使用地点的海拔高度不得超过2000米.

    ■ 相对湿度：周围空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度时允许有较大的相对湿度。（例如＋20℃时为90％）应考虑到由于温度的变化可能会偶然产生凝露的影响。

    ■ 安装角度：装置安装时与垂直的斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。

    ■ 存放场所：装置应安装在无剧烈震动和冲击以及不足以使电器元件受到有腐蚀的场所。

    ■ 其它说明：用户有特殊要求时可与制造厂协商解决。

四、主要特点

主构架

    ■ 主架构采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm的直径9.2mm的安装孔。

    ■ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室、电缆室。各室的作用相互独立。

    ■ 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力。

    ■ 电缆隔室的设计使电缆上下进出均十分方便。

功能单元

    ■ 抽屉层高的模数为160mm，单元回路额定电流400A及以下。

    ■ 每台MCC柜最多能安装11个一单元的抽屉或22个二分之一单元的抽屉。

    ■ 抽屉进出线根据电流的大小采用不同片数的同规格片式结构的接插件。

    ■ 抽屉单元设有机械联锁装置。

五、技术参数

六、订货须知

    用户订货时需提供下列技术资料：

    ■ 产品的全部型号包括主电路方案和辅助电路方案

    ■ 主电路系统组合顺序图

    ■ 辅助电路电气原理图

    ■ 柜内元器件清单

    ■ 电路中电压、电流、时间等整定参数

    ■ 与产品正常使用不符的其它特殊要求
