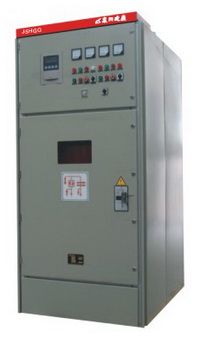

JSHGQ系列高压固态软起动器
一、概述
JSHGQ系列高压固态软起动器是采用最新理念设计的高压电机软起动装置，主要用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个高压可控硅串并联而成，可满足不同的电流及电压要求。
产品广泛应用于额定电压3KV-10KV的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。
二、型号及说明

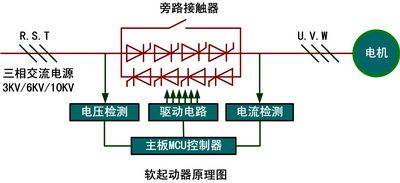

三、工作原理
JSHGQ系列高压固态软起动器控制核心是微处理器，微处理器对可控硅进行相角触发控制以降低加在电动机上的电压，然后通过控制电机端电压和电流使电动机平滑起动，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减小对电网和电机自身的冲击。同时也减小了对连在电机上机械负载装置的冲击，可以延长设备的使用寿命，减小故障和停机检测时间。
当电机达到全速运行后，电机电流降到正常运行的电流值，软起动器装置输出旁路命令，从而使旁路高压真空接触器闭合，使电机电流经过旁路接触器，防止可控硅导通所产生的压降引起的热损耗，提高了工作效率和可靠性。
四、产品特点
■ 起动电流小：空载和轻负载时起动电流在2.5Ie以下，中重负载起动电流在4Ie以下。
■ 免维护：可控硅是无触点的电力电子元件，在正常合理操作时，连续数年运行无需停机维护。
■ 安装使用简单：软起动器是一个完整的电机起动和保护系统，安装时仅需要连接电源线和电机线即可投入运行。
■ 可控硅保护：每只高压晶闸管都设有均压保护和过电压保护。
■ 电磁闭锁装置：软起动器安装了电磁闭锁装置，防止带电情况时误入高压装置内。
■ 光纤触发技术：可控硅采用光纤触发，实现了高压晶闸管的触发检测与低压控制回路之间的电气隔离。
■ 高性能处理器：采用美国德州仪器32位DSP数字处理器芯片，控制实时高效，可靠性高，稳定好。
■ 通讯接口：RS485通讯接口，可以方便实现异地控制或自动控制。
■ 变送输出：4-20mA变送输出。
五、技术参数
|
基本参数 |
|
|
负载种类 |
三相高压鼠笼式异步电动机、同步电动机 |
|
交流电压 |
3KV/6KV/10KV |
|
工作频率 |
50HZ/60HZ |
|
相序 |
可通过参数设定 |
|
主回路晶闸管数量 |
12/18/30只（视电压等级和负载而定） |
|
旁路接触器 |
具有直接起动容量的接触器 |
|
控制电源 |
AC220V±15% |
|
过压保护 |
dv/dt吸收 |
|
起动频次 |
1-6次/小时 |
|
环境温度 |
环境温度：-20℃～+50℃ |
|
相对湿度：5%-95%无凝露 |
|
|
海拔低于1500米（超过需降容使用） |
|
六、起动方式
1、斜坡限流起动
装置起动时输出电压迅速增加，直到输出电流达到设定电流值Im，输出电流不再增大，电动机运转加速持续一段时间后电流开始下降，输出电压迅速增加，直到全压输出，起动过程完成。
2、脉冲突跳起动
脉冲突跳起动模式主要应用于在静摩擦阻力比较大的负载电动机上，通过施加一个瞬时较大的起动力矩以克服大的静摩擦力矩。该模式下输出电压迅速达到设定的突跳电压，当达到预先设定的突跳时间后降为起始电压，再根据起始电压/电流、起动时间等参数完成起动。
3、软停机
在该方式下停机，先断开旁路接触器，软起动装置的输出电压在设定的停车时间内逐渐降至所设定的软停终止电压，软停机过程结束后，起动过程再自有停止。
七、产品选型说明
|
电压等级 |
规格型号 |
额定电流 |
宽(mm) |
高（mm） |
深（mm） |
|
3KV |
JSHQG1-400 |
100 |
1000 |
2300 |
1500 |
|
JSHQG1-630 |
150 |
||||
|
JSHQG1-1600 |
400 |
||||
|
JSHQG1-2500 |
≥600 |
预定 |
|||
|
6KV |
JSHQG2-420 |
50 |
1000 |
2300 |
1500 |
|
JSHQG2-630 |
75 |
||||
|
JSHQG2-1250 |
150 |
||||
|
JSHQG2-1600 |
200 |
1150 |
2300 |
1500 |
|
|
JSHQG2-2500 |
300 |
||||
|
JSHQG2-3300 |
400 |
||||
|
JSHQG2-4150 |
500 |
预定 |
|||
|
JSHQG2-5000 |
≥600 |
||||
|
10KV |
JSHQG3-420 |
30 |
1000 |
2300 |
1500 |
|
JSHQG3-630 |
45 |
||||
|
JSHQG3-800 |
60 |
||||
|
JSHQG3-1250 |
90 |
||||
|
JSHQG3-1500 |
110 |
||||
|
JSHQG3-1800 |
130 |
||||
|
JSHQG3-2250 |
160 |
||||
|
JSHQG3-2500 |
180 |
||||
|
JSHQG3-2800 |
200 |
1000 |
2300 |
1500 |
|
|
JSHQG3-3500 |
250 |
||||
|
JSHQG3-4000 |
280 |
||||
|
JSHQG3-4500 |
320 |
||||
|
JSHQG3-5500 |
400 |
||||
|
JSHQG3-6000 |
430 |
||||
|
JSHQG3-7000 |
500 |
预定 |
|||
|
JSHQG3-8000 |
≥600 |
||||

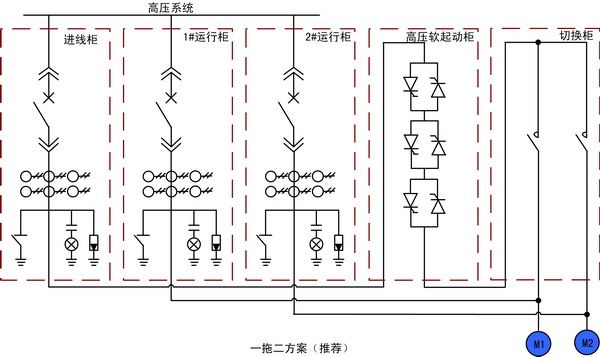

八、一次方案
九、订货须知
用户订货时需提供下列技术资料：
■ 电源进线情况
■ 电动机型号、额定电压、额定电流、额定功率、额定转速
■ 电动机拖动负载类型（风机、水泵等）
■ 设备进出线方式
■ 设备使用环境
■ 若用户有其它要求请与我公司联系
