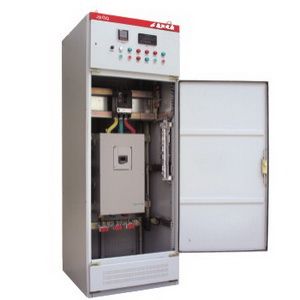

JSGQ系列低压固态软起动器

一、概述

      JSGQ系列低压固态软起动器是集软起动、软停机和多功能保护于一体的新型电机控制设备，它不仅可以在整个起动过程中实现无冲击而平滑的起动电机，而且可根据电动机负荷的特性调节起动过程中的参数。此外它还有多种电机保护功能，从根本上解决了传统的降压起动设备的诸多弊病。

      JSGQ系列固态软起动器适用于三相交流50HZ/60HZ，额定电压380V或660V，额定功率7.5-500KW的风机、水泵、皮带机等负载的起动和保护。

二、型号及说明

三、工作原理

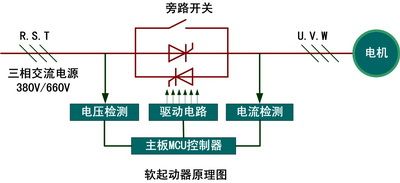

      在三相电源与电机间串入三相反并联晶闸管，利用晶闸管移相控制原理，改变晶闸管的触发角，起动时电机端电压随晶闸管的导通角变化从零逐渐上升，电机转速逐渐增大，直至电机全速而结束启动过程。

      软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下运行，此时旁路接触器接通，电机进入稳态运行状态。软停机时先切断旁路接触器，然后由软起动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停机过程完成。

四、产品特点

    ■ 起动电流小：空载和轻负载时起动电流在2Ie以下，中重负载起动电流在4Ie以下。

    ■ 多种起动方式：用户可以选择斜坡电压、斜坡限流、脉冲突跳等多种起动方式，最大程度满足了现场需求，实现了最佳起动效果。

    ■ 高可靠性：高性能的处理器对控制系统中的信号进行数字化处理，所有外部信号均采用光电隔离，在特殊工业环境中能可靠使用。

    ■ 简单操作方式：装置应用范围广，操作方式设置简单方便，通过各种功能选项可以匹配各类不同的控制对象。

    ■ 保护功能完善：具有过电流、堵转、过热、过电压、欠电压、失载、缺相、三相不平衡、起动时间过长等多种保护功能，确保电机和软起动器在起动和运行中的安全。

    ■ 故障记忆功能：查询故障记录，便于分析故障原因。

    ■ 可编程接口：可编程功能的输入输出接口，用户对输入输出接点可以自定义。

    ■ 通讯接口：RS485通讯接口，可以方便实现异地控制或自动控制。

    ■ 变送输出：4-20mA变送输出。

五、技术参数

六、起动方式

1、斜坡电压起动

      电流开环闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。电机起动末期存在较大电流，中重负载下很少应用。

2、斜坡限流起动

      电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定，直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。

3、脉冲突跳起动

      在起动开始阶段，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。该起动方法适用于重载并需克服较大静摩擦的起动场合。

4、软停机

      可防止电机水锤效应，在该方式下停机，先断开旁路接触器，软起动装置的输出电压在设定的停车时间内逐渐降至所设定的软停终止电压，软停机过程结束后，起动过程再自有停止。

七、产品选型说明

八、订货须知

    用户订货时需提供下列技术资料：

    ■ 用户订货时，请将产品型号、规格、负载情况及使用条件通知供货方，以便正确选择产品。

    ■ 软起动器为外置旁路器，软起动清单不含旁路器。

    ■ 主电源为AC660V时或电源频率为60HZ时需特别注明。

    ■ 对本产品有其它特殊要求的客户，请在订货时向供货方说明，我们会提供完善的服务。
