JSYQ系列液体电阻起动器
一、概述
JSYQ系列液体电阻起动器，分高低压笼型和高低压绕线式两种。高低压笼型液体电阻起动器适用于额定功率200-20000
KW的大中型鼠笼式电动机或同步电动机的软起动。高低压绕线式液体电阻起动器适用于200-10000KW高压绕线式电动机的软起动。
液体电阻起动器靠溶解在水中的电解质离子导电，电解质充满于两个平行的极板之间，构成一个电容状的导电体。它自身无感性元件，与频敏、电抗等起动设备相比，具有起动功率因数高、起动电流小、控制精度高、控制动作可靠等特点。它可以广泛适用于建材、冶金、矿山、石油化工、电力、造纸、系统水利等行业。
二、型号及说明
1、高压鼠笼式液体电阻起动器
2、高低压绕线式液体电阻起动器
三、运行环境
■ 环境温度：运行环境温度在-40℃～50℃之间。
■ 环境湿度：空气的相对湿度≤90%，无结露。
■ 海拔高度：海拔高度2000米以下。海拔高度超过2000米，每增高1000米降额10%使用。
■ 冲击和振动：请勿将设备安装在可能经常振动的地方。
■ 水及水汽防护：请勿安装在有可能出现淋水或结露的地方。
■ 大气污染：请勿安装在大气污染的地方，如粉尘、腐蚀性气体等环境。
■ 存放环境：请勿安装在阳关直射，有油雾、蒸汽和振动的环境中。
四、工作原理
液体电阻起动器是根据电动机降压起动理论，在电动机的定子或转子回路中串入一适当的可变液体电阻进行分压，充分利用液体电阻热容量大，不会烧毁以及可调可恢复等优良特性，通过自动控制传动机构拖动电极极板运动，改变动静极板间的距离，从而达到改变水电阻阻值的大小，使液体电阻阻值的变化与电动机转差率的变化同步，并使电动机均匀加速至额定转速，缩短起动时间。
五、适用范围
JSLYQ高低压鼠笼式液体电阻起动器用于各类鼠笼交流异步电动机或同步电动机，作降压起动之用。使用该装置起动的电机具有起动电流小且恒定、转矩逐步增加的软起动特性，起动过程中无电流冲击和机械冲击，起动时对电网影响小，无电磁干扰、是起动电抗器和自耦降压起动器的理想替代产品，相对于高压变频软起动器而言，又具有明显的操作简单、免维护、无谐波污染等优势。
JSDYQ高低压绕线式液体电阻起动器适用于各类绕线式电动机的软起动。
六、产品特点
■ 起动性能远优于电抗起动器及自藕降压起动。
■ 软起动，起动电流小，鼠笼电机可控制在电机额定电流的2.5倍左右，绕线式电机可以控制在电机额定电流的1.2倍左右。
■ 可连续起动2－4次。
■ 起动过程平滑,对设备无机械应力冲击，可延长机械设备及电要的寿命。
■ 可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动。
■ 具有起动超时、失压、超行程、超温等多重保护功能。
■ 寒冷地区，设备自带加热功能。
■ 结构简单、可靠，安装维护方便。
七、技术参数
|
基本参数 |
|
|
控制电源 |
三相四线交流380V±10％，50HZ |
|
起动电流 |
≤2.5Ie（绕线式≤1.2Ie） |
|
起动时间 |
10－60S，预整定，现场可调 |
|
起动次数 |
连续起动2－4次 |
|
电液正常工作温度 |
0～70℃ |
|
防护等级 |
lP20、lP30 |
八、产品选型说明
1、高低压笼型液体电阻起动器
|
产品系列 |
适用电机功率（KW） |
外形尺寸（mm） 宽*深*高（W*D*H） |
水箱尺寸（mm） 宽*深*高（W*D*H） |
备注 |
|
JSLYQ-06 |
315-630 |
1400×1200×2000 |
400×800×1000 |
单面柜 |
|
JSLYQ -1 |
710-1250 |
1550×1350×2550 |
440×1000×1200 |
单面柜 |
|
JSLYQ -2A |
1400-1800 |
1550×1350×2650 |
440×1000×1600 |
单面柜 |
|
JSLYQ -2B |
2000-2800 |
1550×1350×2650 |
440×1000×1800 |
单面柜 |
|
JSLYQ -2C |
2500-3000 |
2000×1400×2650 |
600×1100×1400 |
单面柜 |
|
JSLYQ -3A |
3000-3600 |
2280×1400×2650 |
710×1100×1600 |
单面柜 |
|
JSLYQ -3B |
3000-3600 |
950×1400×2650 |
800×1100×1400 |
三面柜 |
|
JSLYQ -4 |
3700-4500 |
1150×1600×2650 |
1000×1300×1400 |
三面柜 |
|
JSLYQ -6 |
5000-6000 |
1350×1800×2650 |
1200×1500×1400 |
三面柜 |
|
JSLYQ -7 |
6500-7500 |
1350×2200×2650 |
1200×1900×1400 |
三面柜 |
|
JSLYQ -8 |
7600-8500 |
1450×2300×2650 |
1300×2000×1400 |
三面柜 |
|
JSLYQ -9 |
8600-9500 |
1550×2300×2650 |
1400×2000×1400 |
三面柜 |
|
JSLYQ -10 |
9600-11000 |
1650×2300×2650 |
1500×2000×1400 |
三面柜 |
|
|
＞12000 |
根据技术要求或现场要求另行设计 |
||
2、高低压绕线式液体电阻起动器
|
产品系列 |
适用电机功率（KW） |
外形尺寸（mm） 宽*深*高（W*D*H） |
水箱尺寸（mm） 宽*深*高（W*D*H） |
备注 |
|
JSDYQ-04 |
≤380 |
700×800×2000 |
660×500×600 |
单面柜 |
|
JSLYQ-06 |
400-630 |
700×800×2000 |
660×500×600 |
单面柜 |
|
JSLYQ-1 |
710-1250 |
900×1060×2000 |
900×700×1000 |
单面柜 |
|
JSLYQ-2A |
1400-2000 |
900×1200×2000 |
1080×700×1000 |
单面柜 |
|
JSLYQ-2B |
1400-2000 |
1100×1210×2200 |
900×1130×1200 |
单面柜 |
|
JSLYQ-3 |
2240-3000 |
1200×1500×2200 |
1390×1000×1200 |
单面柜 |
|
JSLYQ-4 |
3150-4500 |
1200×1500×2400 |
1390×1000×1400 |
单面柜 |
九、一次方案图

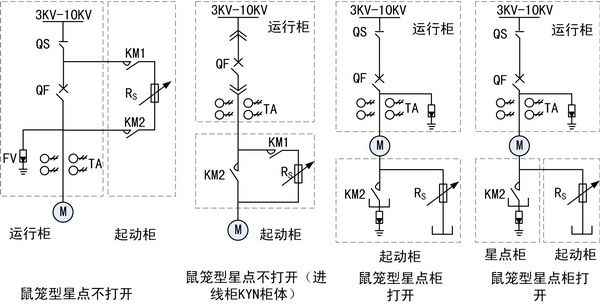

1、高压鼠笼式液体电阻起动器

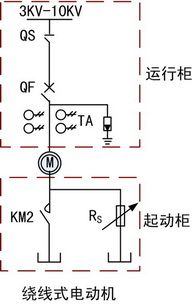

2、绕线电机液体电阻起动器
十、订货须知
用户订货时需提供下列技术资料：
■ 用户订货时，需提供电动机型号、额定功率、额定电压、额定电流、定子接法、星点能否打开、电动机拖动的负载特征。
■ 若有特殊要求另行设计，可配套本公司提供的高压开关柜、高压无功补偿柜等设备。
■ 若星点短接开关为真空断路器时，需增加一面星点短接柜。
■ 同功率重负载起动时间超长时，需选用提高一档功率等级的产品。
