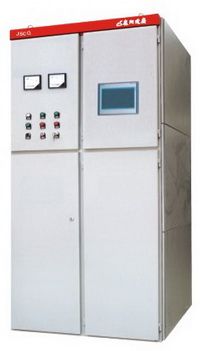

JSCQ系列电磁调压软起动器

一、概述

      电磁调压软起动器是新一代高压软起动控制产品，克服了当前电力电子器件耐高压的技术瓶颈，成功将低压软起动技术拓展到高压电动机软起动领域，为广大用户提供一种高性价比、高控制精度、高稳定性、高可靠性的高压电动机软起动控制设备。

磁控软起动器起动过程连续平稳，冲击电流小，起动模式可控，所选器件技术成熟，质量可靠，保障产品整体质量的温度可靠性。

       由于磁控软起动器可以利用调压器线圈的自有阻抗，通过多组晶闸管并联控制方式，时设备的功率范围做到很大，完全可以满足目前高压电动机的全功率范围的起动控制要求，当电网容量偏低时，还可以并联起动补偿电容，将起动电流控制在1.2-1.5倍额定电流。

磁控软起动器可广泛适用于建材、冶金、矿山、石油、化工、电力、造纸、水利、市政等行业。

二、型号及说明

三、运行环境

    ■ 环境温度：运行环境温度在-20℃～45℃之间。

    ■ 环境湿度：空气的相对湿度≤90%，无结露。

    ■ 海拔高度：海拔高度2000米以下。海拔高度超过2000米，每增高1000米降额10%使用。

    ■ 冲击和振动：请勿将设备安装在可能经常振动的地方。

    ■ 水及水汽防护：请勿安装在有可能出现淋水或结露的地方。

    ■ 大气污染：请勿安装在大气污染的地方，如粉尘、腐蚀性气体等环境。

    ■ 存放环境：请勿安装在阳关直射，有油雾、蒸汽和振动的环境中。

    ■ 控制电源：三相四线交流380V/220V±10％，50HZ。

四、工作原理
      将调压器的绕组串联到电动机定子绕组，绕组利用计算机闭环控制技术，根据起动要求连续调节晶闸管的导通角，控制调压变压器的端电压Ub1。

      电动机的端电压：Ud=Us-Ur-Ub1 （Us为电源电压，Ur为电源内阻的压降）

      通过控制电动机的端电压实际上就控制了电流。起动时，QF先合闸，KM断开，通过控制晶闸管导通角，使调压器两段电压Ub1逐渐下降，从而使电动机端电压Ud逐渐上升，电动机转矩逐步加大，转速也逐步上升，使电动机平稳起动。起动完成，将KM闭合，电动机投入全压运行。

五、产品特点

    ■ 起动电流小，起动时对电网的影响大大降低。

    ■ 通过低压控制高压的调压器，器性能稳定可靠，耐冲击能力强，噪音小。

    ■ 与传统的电抗器、自耦变压器比较，起动转矩大，期待能够过程平稳可控，无二次切换冲击；

    ■ 采用液晶屏人机界面，起动参数设置方便，可重复性高，控制精度高，稳定性好；

    ■ 配有通讯接口，可实现远距离操作和实时监控；

    ■ 根据需要可以连续频繁起动。

六、技术参数

七、产品选型说明

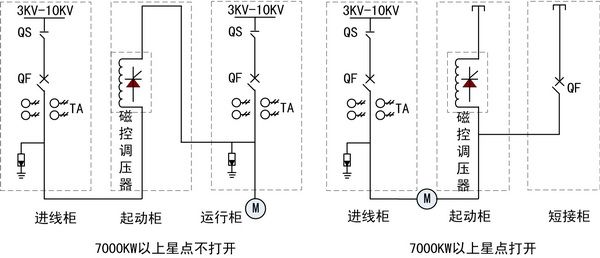

八、一次方案图

九、订货须知

    用户订货时需提供下列技术资料：

    ■ 用户订货时，需提供电动机型号、额定功率、额定电压、额定电流、转子电压、转子电流、功率因数

    ■ 电动机侧一次柜电流互感器变比

    ■ 电动机拖动负载的类型

    ■ 同电动机实际负荷率

    ■ 用户若有特殊要求，另行设计
