JS-3000变电站综合自动化

一、概述

JS-3000变电站综合自动化系统是我公司在总结、吸取国内外同类产品的成功运行经验基础上，结合公司多年在该领域的研究经验，融入先进、成熟的设计理念，自主研发、生产的新型自动化系统。

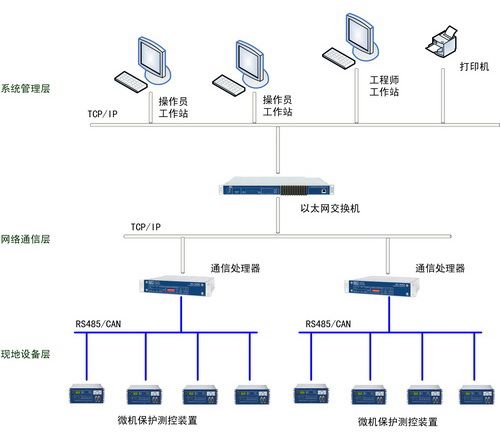

典型系统监控图如下：

二、系统特点

JS-3000变电站综合自动化系统采用先进的网络技术和计算机技术实现对电力系统的各项管理功能，提高电力系统的管理效率，保障电力系统可靠安全运行。

JS-3000变电站综合自动化系统在电力系统、工业生产、供水、公路交通、楼宇控制、污水处理等各个领域发挥着重要作用。具有以下特点：

■ 提高电力系统可靠性，保障供电连续性

■ 提高电力系统的管理效率，降低运行成本

■ 可视化的监视和控制，保障操作安全

■ 有效的监视和诊断方法，缩短故障抢修时间。

三、系统参数

    1、实时性

■ 现地测控装置的响应能力满足对生产过程的数据采集和控制命令执行的时间要求。

■ 后台监控的响应能力满足系统数据采集、人机通信、控制功能和系统通信的时间要求。

现地测控装置的响应能力：

a.数据采集响应时间

◆ 中断响应时间≤2ms

◆ 模拟点采集周期：电量≤1s，非电量≤1s，温度≤2s

◆ 非电气量快速扫描≤2s

◆ 报警发生送上位机≤1s

◆ 事件顺序记录分辨率≤5ms

◆ 状态点采集周期≤2s

b.控制响应能力

◆控制命令响应时间≤1s

◆接受命令到执行控制响应时间<1s

  后台监控的响应能力：

a.数据采集响应时间

◆ 从任何一个智能终端采集变化的状态点或报警点, 模拟量以及带时间的混合信息数据到电站主控级的时间不超过2s。从全部现地单元智能终端采集可能出现最重负担的信息数据到实时数据库内的时间不超过3s。

b.人机通信的响应时间

◆ 调用新画面的响应时间 全图形显示≤3s

◆ 在已显示画面上动态数据（包括开关量）刷新时间≤1s

◆ 操作员使命令发出显示回答时间≤1s

c.通信的响应时间

◆ 监控系统对供电系统调度中心系统数据采集和控制的响应时间满足调度要求。

    2、可靠性

监控系统及其设备适应各类工况下的工作环境，具有足够的抗干扰能力，能长期可靠地稳定运行。

系统或设备的可靠性采用平均无故障工作时间（MTBF）来反映，本系统的MTBF参数能达到以下要求：

■ 监控系统设备运行>25000h

■ 现地智能测控装置>20000h

系统或设备的平均维修时间MTTR<0.5H

    3、可维护性

■ 计算机系统的硬件和软件便于维护，测试和检修。

■ 设备具有自诊断和寻找故障程序，指出具体故障部位，在现场更换故障部件后即恢复正常。

■ 有便于试验和隔离故障的断开点。

■ 充分考虑中国市场实际，提高硬件的换代能力。

■ 可通过系统编程修改和增加软件。

■ 平均故障修复时间（MTTR），一般应在0.5小时以下，最大不得超过1小时。

■ 互换件或不可互换件应有措施保证识别。

■ 能带电插拔卡片或者模板。

    4、安全性

■ 监控系统不影响现地设备的正常安全运行，即使系统某些设备掉电故障，监控系统不会输出任何信号给现场设备。

■ 监控系统软件能识别某些明显故障操作，例如错误的给定值。监控系统能自动检查、保护和锁定操作，并给运行人员提示。

■ 当交流电源的电压为额定电压±10%范围内波动时，系统的运行状态不能受到任何影响。

    5、高可用率

■ 除开不计入故障时间的非关键性故障，如打印机故障，过程设备故障，易损性设备故障外，系统可利用率不小于 99.9%。

    6、可扩性

■ 系统留有足够的余量，可提供允足的扩展空间。系统采用标准接口，可方便扩展其它标准新设备。

■ 在不增加硬件设备情况下，监控系统软件能扩展足够的监控点数。

■ 监控系统硬件留有足够的通讯接口，用于扩展外部设备。

    7、开放性

■ 监控软件使用通用化的平台，能支持常用的通讯协议，对于非标准的通讯协议也能方便的加入到系统。

■ 接口和平台，用户所开发的程序能方便的加入到系统。

    8、WEB发布功能

■ 完全基于浏览器而设计的网际组态软件。

■ 基于web浏览器的全功能客户端监控与现场同步。

■ 远程诊断和维护功能。

四、监控系统软件

      CMS是襄阳建盛工业控制有限公司自行开发，拥有自主知识产权的第二代电力组成监控系统。CMS是一种通用型SCADA (Supervisory Control And Data Acquistion) 系统，即数据采集与监控系统。SCADA可应用与电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警灯各项功能。它位于控制设备之上，侧重于提供设备状态监视、设备控制的人机接口与设备管理的软软件。所接的控制设备通常是微机保护装置、各类智能装置、PLC(可编程控制器)、各类传感器、板卡等。

    CMS是一套通用型监控组态软件，一般情况下，用户无需开发任何代码，只需点击鼠标配置通信与绘制监控界面即可以实现一套SCADA系统。还可以通过开发的开发包，实现对任意可控设备的数据采集与控制。

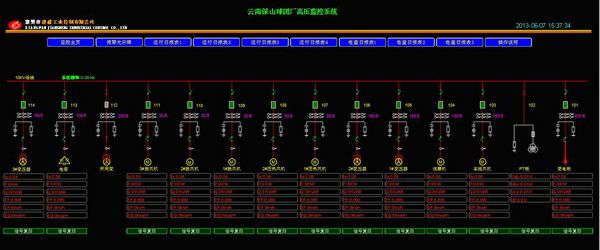

    监控系统主界面：

    软件特点：

■ 独特的内存实时数据库，可以直接了解数据来源

■ 变化保存的实时数据库，保存数据的变化趋势

■ 可视化的通信配置界面，和实际通信网络相同的结构

■ 可视化的组态操作界面

■ 拖拉拖放的设计功能，直接将库中数据点拖放到界面中

■ 在线二次开发功能，无需退出监控即可进行二次开发

■ 直接前置机同步，无需进行任何配置即可实现多前置机模式

■ 支持任意台冗余主机方式进行，快速切换主备模式

■ 带CMSLOCK计算机安全管理程序，只能执行指定的程序

■ 支持用户手动挂牌，例如在检修时禁止操作等

■ 易学，2小时可以学会组态

■ 一至两天即可以完成一套中等规模的组态监控，缩短项目软件开发时间

    软件功能：

■ 通过串口、网络、USB、管道等方式采集实时数据

■ 实时数据变化保存到实时数据库

■ 实时数据变化的多级报警定义

■ 监视画面的设计功能

■ 报表设计与数据查询功能

■ 设备录波数据和历史/实时曲线查询功能

■ 防误操作，锁定遥控按钮功能

■ 通过互联网监视与查询功能

■ 报警光示牌

■ 用户操作管理系统

■ 报表功能

■ 报警和事件管理

■ 通讯数据监视
