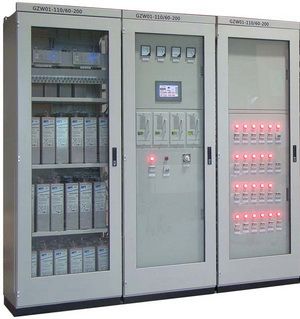

GZDW系列高频开关直流电源

一、概述

GZDW系列高频开关直流电源是我公司吸收消化国内外同类产品的优点，根据GB/T19826-2005和DL/T459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，广泛应用于10KV到500KV不同电压等级的变电站及开闭所、电厂等场所。产品具有RS485/RS232通讯接口，通过上位机可实现对本设备的“四遥”（遥测、遥信、遥调、遥控），可用于无人值守变电站，是传统直流电源成套装置的理想换代产品。

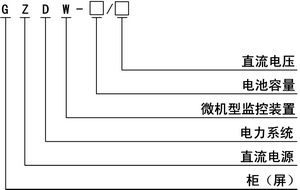

二、型号及说明

三、使用环境

■ 海拨高度不超过于2000米

■ 环境温度-10～＋50℃

■ 日平均相对湿度不大于95％，月平均相对湿度不大于90％

■ 无强烈振动和冲击，无强烈电磁场干扰

■ 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌

■ 垂直倾斜度不大于5度

四、主要特点

■ 采用模块化设计，N+1热备份，可平滑扩容。

■ 模块采用国际最新软开关电源技术，95%以上的元器件采用高质量的知名品牌器件。采用硬件低差自主均流技术，模块间输出电流最大不平衡度小于5%。

■ 模块可带电插拔，更换安全方便。

■ 系统可选择两路交流自动切换输入，主从备份，可靠性高。

■ 可满足母线分段要求，包括微机绝缘检测仪也可满足母线分段的要求。

五、工作原理

两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。

系统中的各监控单元受主监控的管理和控制，通过通讯将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

系统除交流监控、直流监控、开关量监控等基础单元外，还可以配置绝缘监测、电池巡检等功能单元，用来对直流系统进行全面监控。主回路工作原理图如下：

六、技术参数

七、订货须知

      用户订货时需提供下列技术资料：

      ■ 定货须注明直流电源等级、系统容量，合闸母线、控制母线回路数量

      ■ 合闸母线和控制母线每路的容量

      ■ 单只电池电压

      ■ 其它特殊要求请注明
