基本原理

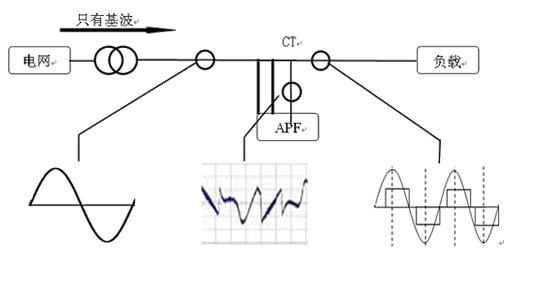

有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用宽频脉冲调制信号变换技术驱动IGBT模块。向电网输入与电网谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。
技术特点
1、采用DSP+FPGA智能控制系统，确保谐波检测和补偿控制精确有效，采用了瞬时无功功率补偿理论的谐波电流检测技术，实时检测谐波电流，自动跟踪电网谐波变化，响应速度快，可同时滤除2～50次谐波，具有远程通讯接口。
2、原装进口IGBT模块，采用的最新第四代IGBT技术，开关损耗和通态损耗大大减小，使用寿命更长。
3、直流母线电容器：薄膜电容
□ 承受纹波电流大，耐压能力强；
□ 使用寿命长，设计寿命20年；
□ 具有自愈能力的安全膜技术，大大提高了安全性。
4、友好人机界面：
□ 7英寸中文触摸屏；
□ 设置运行参数；
□ 系统运行状态显示；
□ 报警显示及故障查询。
5、采用LCL拓扑结构：
□ 由于采用LCL拓扑结构滤波性能好，APF补偿时IGBT产生的高次谐波不会注入电网，补偿效果更好；
□ 适应于任何现场电网的系统阻抗，不会发生谐振，保证装置安全。
6、具备完善的保护功能，电网过压、欠压、过流、过载、过热及限流保护。
7、采用光纤通讯，即抗干扰又能确保指令快速执行。
8、补偿方式灵活，即治理谐波又补偿无功，提高功率因数；既可对谐波源进行单独补偿，又可对多个谐波源集中补偿。
技术参数：
|
功能分类
|
JS APF 3L系列适用于带中性线或不带中性线的电网系统，可滤除非零序谐波、补偿无功 |
JS APF 4L系列适用于带中性线的电网系统，可同时滤除相线和中性线谐波、补偿无功 |
||
|
适用电压等级 |
400V、690V |
400V、690V |
||
|
工作频率
|
50±2Hz |
50±2Hz |
||
|
单机有效滤除谐波电流能力 |
50A、75A |
100A、150A、200A、300A |
50A、75A |
100A、150A、200A |
|
中性线滤波能力 |
—— |
3倍相线RMS电流 |
||
|
CT要求 |
需要3个CT（Class1.0或以上精度）5VA，CT二次侧电流为5A |
需要3个CT（Class1.0或以上精度）5VA，CT二次侧电流为5A |
||
|
滤波能力 |
可高达97% |
可高达97% |
||
|
模块扩展能力 |
最多可扩展10个功能模块 |
最多可扩展10个功能模块 |
||
|
开关频率 |
20KHz |
20KHz |
||
|
可滤除谐波数 |
2～50次(可消除全部或选定次数谐波) |
2～50次(可消除全部或选定次数谐波) |
||
|
滤波程度设定 |
可对每次谐波进行单独设定 |
可对每次谐波进行单独设定 |
||
|
补偿方式 |
谐波补偿、无功补偿或谐波无功同时补偿 |
谐波补偿、无功补偿或谐波无功同时补偿 |
||
|
响应时间 |
1ms |
1ms |
||
|
全响应时间 |
10ms |
10ms |
||
|
保护功能 |
电网过压、欠压、过流、母线过压、过热及限流保护 |
电网过压、欠压、过流、母线过压过热及限流保护 |
||
|
显示功能 |
1.各相电压电流值，电流、电压波形显示； 2.负载总电流值，滤波器输出总电流值显示； 3.运行方式设定，故障信息及运行时间查询。 |
1.各相电压电流值，电流、电压波形显示； 2.负载总电流值，滤波器输出总电流值显示； 3.运行方式设定，故障信息及运行时间查询。 |
||
|
通讯 |
RS485/RS232 |
RS485/RS232 |
||
|
冷却方式 |
强制风冷 |
强制风冷 |
||
|
安装 |
底板固定，电缆下进线 |
底板固定，电缆下进线 |
||
|
环境 |
室内安装、洁净环境 |
室内安装、洁净环境 |
||
|
环境温度 |
-10℃～+40℃ |
-10℃ ～+40℃ |
||
|
湿度 |
最大95%RH(无凝露) |
最大95%RH(无凝露) |
||
|
海拔高度 |
≦1000m，更高海拔可降容使用 |
≦1000m，更高海拔可降容使用 |
||
|
防护等级 |
IP20(更高防护等级可定制) |
IP20(更高防护等级可定制) |
||
|
柜体尺寸 (宽×深×高) |
800*500*1700 |
800*800*2200 |
800*500*1700 |
800*800*2200 |
|
非标尺寸可按客户要求生产 |
非标尺寸可按客户要求生产 |
|||
|
颜色 |
RAL7035，可按客户要求提供其他颜色 |
RAL7035，可按客户要求提供其他颜色 |
||
选型指南：
|
行业
变压器容量 |
集中治理速查表 |
|||||
|
楼宇 |
楼宇、地铁 |
医疗、轮胎、冶金 |
汽车及制造行业 |
大型场馆、石油开采 |
化工 |
|
|
谐波电流总畸变率 |
10% |
15% |
20% |
25% |
30% |
35% |
|
200kVA |
50 |
50 |
50 |
75 |
100 |
100 |
|
250 kVA |
50 |
50 |
75 |
75 |
100 |
100 |
|
315 kVA |
50 |
75 |
100 |
100 |
150 |
150 |
|
400 kVA |
50 |
75 |
100 |
150 |
150 |
150 |
|
500 kVA |
75 |
100 |
150 |
150 |
200 |
200 |
|
630 kVA |
100 |
150 |
150 |
200 |
250 |
250 |
|
800 kVA |
100 |
150 |
200 |
250 |
300 |
350 |
|
1000 kVA |
150 |
200 |
250 |
300 |
350 |
400 |
|
1250 kVA |
150 |
250 |
300 |
400 |
450 |
500 |
|
1600 kVA |
200 |
300 |
400 |
500 |
550 |
650 |
注：上表中的容量均是在变压器负载率80%的情况下计算所得，若变压器的负载率有变化，那么容量的选择按比例变化。
